波峰焊是在1956年由英國的Fry,s Metal公司發明的一種印制電路板的焊接方法；所謂的波峰焊接是指將熔融的液態釬料借助泵的作用，在釬料液面形成一特定形狀的釬料波峰，插裝了元器件的PCB置于傳送鏈上，經過某一特定的角度和一定的浸入深度穿過焊料波峰而實現焊點焊接的過程。在國外也有將其稱為群焊、隨機焊或流動焊。

波峰焊機這種設備主要由噴霧系統、預熱系統、錫爐系統、運輸系統、控制軟件系統這5大系統組成，每一個系統都包含有各種波峰焊配件；今天15年波峰焊廠家晉力達為大家詳細梳理一下波峰焊這5大系統的配件組成。

1. 電箱

2.進板接駁

3.噴霧箱

4.全熱風預熱箱

5.波峰裝置

6.洗爪裝置

7.抽風裝置（選配U浮扇）

8.油水分離器

9.夾板裝置

10.防爆燈

11.噴錫裝置

12.錫爐升降裝置

    13.錫爐支撐

14.銘牌

15.錫爐自動進出裝置

16.錫爐固定防滑裝置

噴霧系統：

1.噴頭: 噴霧范圍20—65mm扇面可調，噴頭高度50—200mm可調，最大流量60ml／min

2.氣路系統: 主要由過濾器，控制閥和管接頭組成，數字化顯示。

3.噴嘴移動系統：馬達驅動，西門子PLC智能控制，采用限位接近開關及入板光眼來組合控制，根據PCB的速度及寬度進行PCB來板自動偵測感應式噴霧。

4.助焊劑過濾回收系統： 不銹鋼絲網過濾，利用流體的特性最大限度的過濾回收多余的助焊劑。

   預熱系統：

1. 預熱區：3段獨立微循環預熱總長1800mm，溫度獨立控制（可選配4段預熱，熱風更強勁）。

2. PLC  ：控溫

3. 馬達:  全熱風加熱

   錫爐系統：

1. 加熱部件：特制長壽命，紅外式加厚10MM管徑U型發熱管，耐用不變形，合資JAYN固態繼電器驅動，錫液溫差為±1℃

2. 錫爐：鈦合金 3MM厚

3. 波峰馬達：

   運輸系統：

1. 高強度耐磨導軌

2. 傳遞用雙鉤鈦?zhàn)?/span>

3. 傳動保護裝置

4. 運輸馬達

   控制系統:

1. DELL顯示器+工控主機+西門子模塊（DELL顯示器+工業電腦+三菱PLC）。

2. 保護系統:當預熱或錫爐故障時停止加熱、過載保護、卡板保護。

3. 異常報警裝置：溫度過高或過低、助焊劑低液位及各系統故障報警。

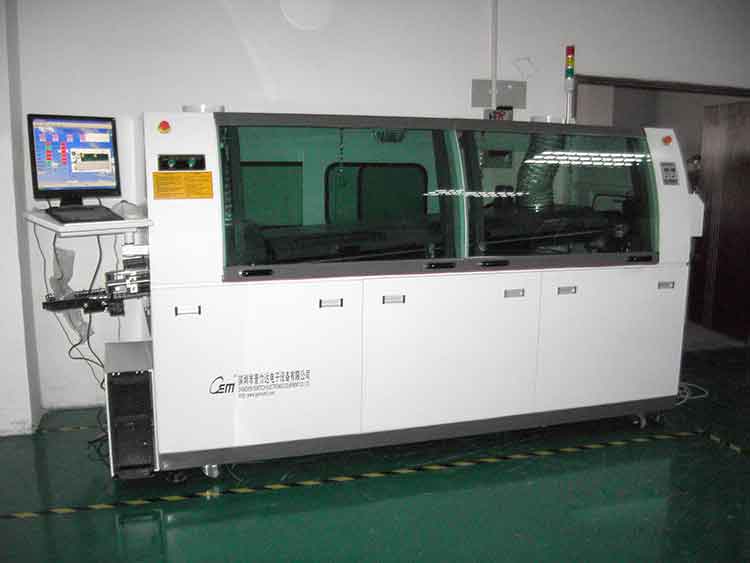

                                                                        晉力達中型全電腦控制波峰焊

以上內容就是今天晉力達為您帶來的關于一臺波峰焊機主要包含哪些配件相關內容，晉力達波峰焊每臺設備都經過爐溫測試儀檢測其性能，所有波峰焊配件均采用進口或國內一線品牌，確保波峰焊品質。
